聚甲醛(英文：polyformaldehyde)熱塑性結(jié)晶聚合物。被譽為“超鋼”或者“賽鋼”，又稱聚氧亞甲基。結(jié)構(gòu)為，英文縮寫為POM。通常甲醛聚合所得之聚合物，聚合度不高，均聚甲醛的熔融溫度為180℃左右，且易受熱解聚。

性質(zhì)

聚甲醛是一種沒有側(cè)鏈，高密度，高結(jié)晶性的線性聚合物，具有優(yōu)異的綜合性能。

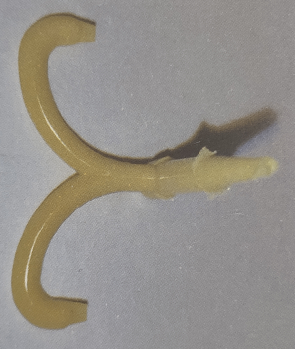

聚甲醛是一種表面光滑，有光澤的硬而致密的材料，淡黃或白色，可在-40-100°C溫度范圍內(nèi)長期使用。它的耐磨性和自潤滑性也比絕大多數(shù)工程塑料優(yōu)越，又有良好的耐油，耐過氧化物性能。很不耐酸，不耐強堿和不耐太陽光紫外線的輻射。

聚甲醛的拉伸強度達70MPa，吸水性小，尺寸穩(wěn)定，有光澤，這些性能都比尼龍好，聚甲醛為高度結(jié)晶的樹脂，在熱塑性樹脂中是堅韌的。具抗熱強度，彎曲強度，耐疲勞性強度均高，耐磨性和電性能優(yōu)良。

性能

性能數(shù)值

比重 1.43

熔點 175°C

伸強度（屈服） 70MPa

伸長率（屈服） 15%

（斷裂） 15%

沖擊強度（無缺口） 108KJ/m2

（帶缺口） 7.6KJ/m2

均聚甲醛的合成一般以甲醛的水溶液在酸的存在下縮合聚合。得到聚合度為100以上的a-聚甲醛，然后將其加熱分解成甲醛氣體，經(jīng)精制和脫水后，通常利用部分預(yù)聚合的方法純化單體，然后通入含少量引發(fā)劑的干燥溶劑中進行聚合。因為水的存在，使分子量顯著降低。引發(fā)劑可用路易斯酸或堿等。但大多用叔胺進行負(fù)離子加成聚合，反應(yīng)如下：聚甲醛的端基為半縮醛（—CH2OH），當(dāng)溫度高于 100℃ 時，端基易斷裂，一般需經(jīng)端基處理使之穩(wěn)定化。穩(wěn)定化處理后可耐熱到230 ℃。多聚甲醛可在 170～200 ℃的溫度下加工，如注射、擠出、吹塑等。主要用作工程塑料，用于汽車、機械部件等。

典型應(yīng)用范圍

POM具有很低的摩擦系數(shù)和很好的幾何穩(wěn)定性，特別適合于制作齒輪和軸承。由于它還具有耐高溫特性，因此還用于管道器件（管道閥門、泵殼體），草坪設(shè)備等。

注塑模工藝條件:

干燥處理：如果材料儲存在干燥環(huán)境中，通常不需要干燥處理。

熔化溫度：均聚物材料為190~230℃；共聚物材料為190~210℃。

模具溫度：80~105℃。為了減小成型后收縮率可選用高一些的模具溫度。

注射壓力：700~1200bar。

注射速度：中等或偏高的注射速度。

流道和澆口：可以使用任何類型的澆口。如果使用隧道形澆口，則最好使用較短的類型。對于均聚物材料建議使用熱注嘴流道。對于共聚物材料既可使用內(nèi)部的熱流道也可使用外部熱流道。

化學(xué)和物理特性

POM是一種堅韌有彈性的材料，即使在低溫下仍有很好的抗蠕變特性、幾何穩(wěn)定性和抗沖擊特性。POM既有均聚物材料也有共聚物材料。均聚物材料具有很好的延展強度、抗疲勞強度，但不易于加工。共聚物材料有很好的熱穩(wěn)定性、化學(xué)穩(wěn)定性并且易于加工。無論均聚物材料還是共聚物材料，都是結(jié)晶性材料并且不易吸收水分。POM的高結(jié)晶程度導(dǎo)致它有相當(dāng)高的收縮率，可高達到2%~3.5%。對于各種不同的增強型材料有不同的收縮率。

化學(xué)和物理特性

POM是一種堅韌有彈性的材料，即使在低溫下仍有很好的抗蠕變特性、幾何穩(wěn)定性和抗沖擊特性。POM既有均聚物材料也有共聚物材料。均聚物材料具有很好的延展強度、抗疲勞強度，但不易于加工。共聚物材料有很好的熱穩(wěn)定性、化學(xué)穩(wěn)定性并且易于加工。無論均聚物材料還是共聚物材料，都是結(jié)晶性材料并且不易吸收水分。POM的高結(jié)晶程度導(dǎo)致它有相當(dāng)高的收縮率，可高達到2%~3.5%。對于各種不同的增強型材料有不同的收縮率。

主要用途

聚甲醛（pom）是一種性能優(yōu)良的工程塑料，在國外有“奪鋼”、”超鋼”之稱。pom具有類似金屬的硬度、強度和鋼性，在很寬的溫度和濕度范圍內(nèi)都具有很好的自潤滑性、良好的耐疲勞性，并富于彈性，此外它還有較好的耐化學(xué)品性。pom以低于其他許多工程塑料的成本，正在替代一些傳統(tǒng)上被金屬所占領(lǐng)的市場，如替代鋅、黃銅、鋁和鋼制作許多部件，自問世以來，pom已經(jīng)廣泛應(yīng)用于電子電氣、機械、儀表、日用輕工、汽車、建材、農(nóng)業(yè)等領(lǐng)域。在很多新領(lǐng)域的應(yīng)用，如醫(yī)療技術(shù)、運動器械等方面，pom也表現(xiàn)出較好的增長態(tài)勢。
